2005年 10月 25日 (火) 21:33
自動車向け部品加工の話聞いて… by 鶴城屋
今日、とある業者さまと話しておりましたら、

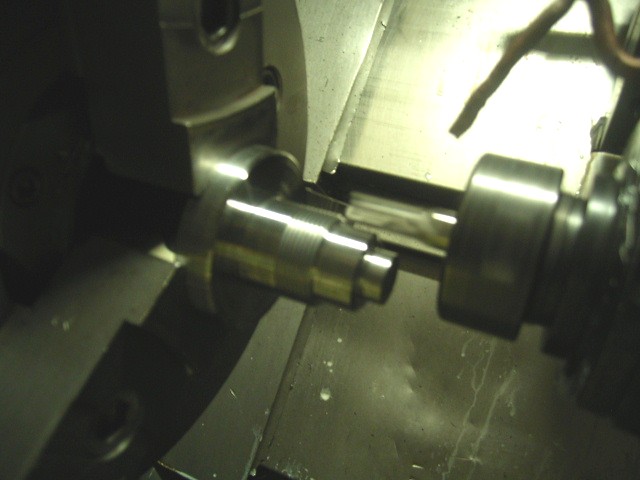

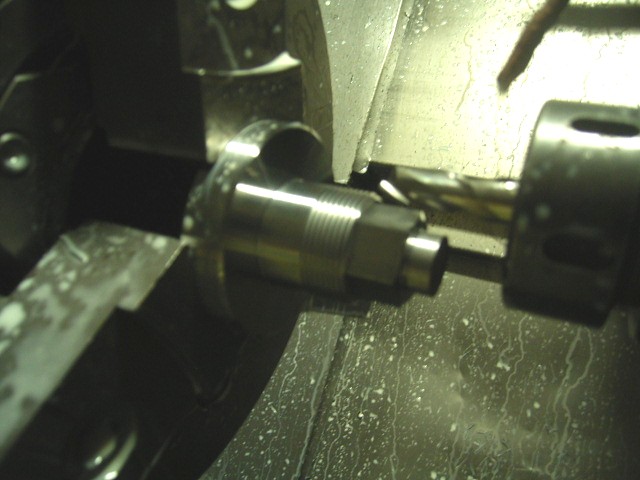

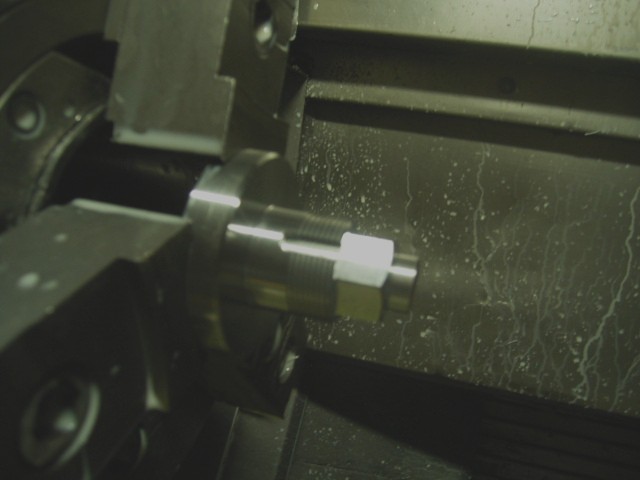

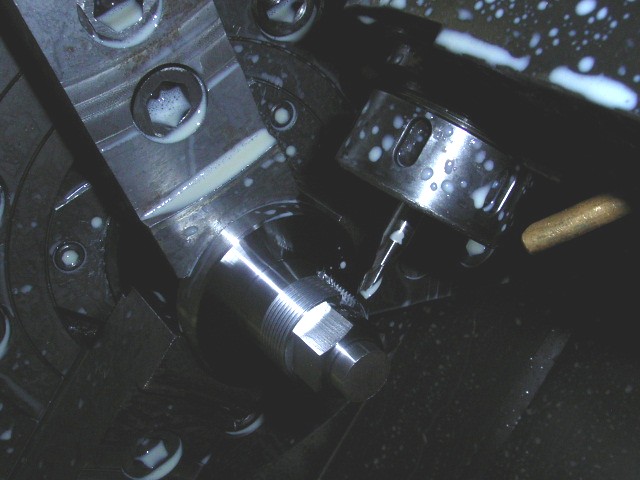

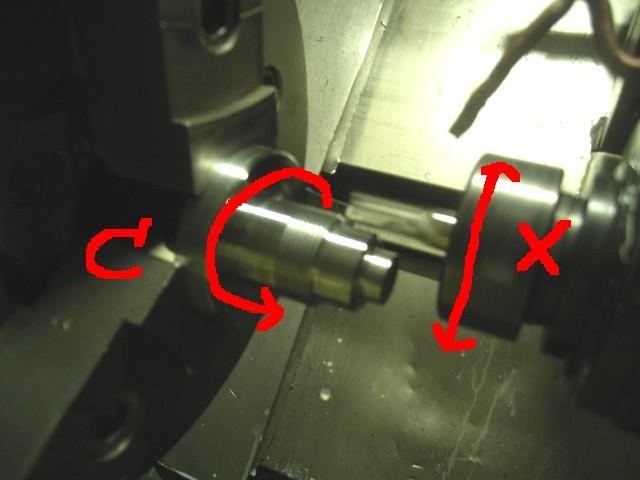

自動車向け部品加工が話に出ました。 Ｓ４５Ｃ、φ２０ｘ３０ぐらいの旋盤加工で、月１０万個 単価は 材料費込みで ＠２０円 はうぁ！ (゜Д゜;)!!! 多分…材料代だけで ＠７円ぐらいかかるだろうから、 加工賃は 差し引き ＠１３円… そして計算すると １ヶ月２５日稼働日だとして、１日4000個、 なんで、旋盤５台動かしたとしても １日につき１台で800個 もちろんバーフィーダで 自動運転するにしても、 ここの辺が数字が限度のハズ…（２４時間稼働するなら別ですが(^_^;） これで 月の粗利が１３０万程度だなんて… とても町工場レベルでは無理ですね、ハイ（＞＜)ノ あ、もちろん、 検査には ３次元測定器がないと駄目だろうという話だから、 もとから無理ですが…（苦笑 やはり 自動車関係は ロットがデカい分 大変です（＞＜ 数が多すぎるのは 小さい会社には難しいですね、こればっかりは… とまぁ、 そんな話でした！ （というか、ウチは歯切り屋だから、旋盤仕事の加工量産は方向が違うだろ！ ＞俺(^^; ） さて、昨日に続き、今日もＮＣ複合旋盤にてミーリング加工しました。  ↑旋盤で削りおわったワークに 横からエンドミルで削りますー ６角に切り取り加工したいので、 どうやって加工するのかというと…  ↑こういう風に加工します（わかるかな(^_^; Ｃ軸を回しながら、エンドミル側のＸ軸を上下させます。 対話式のプログラムなら簡単なんですが、 Ｇコードで打つ場合、 ｔａｎ３０° とかの数字で計算して座標を入力しないとなりません。  ↑加工終わったところです。 こういう加工を 極座標補間加工といいます。   ↑その後、縦からのエンドミルで、キー溝を加工です。 ６角の 引っ込んだ部分に場所をあわせないと キーが削れないので、 複合旋盤向きの加工ですー。 この品物は、最後に ギア歯切りをして完成です（＾＾ 明日は修理用ギアの製作が入ってましたので、 機械が空いてる時間で 急いで作る予定です。 弊社は、修理用ギアは 即製作をモットーにしております。 --------------------------------------------------------- （有）津留垣什扈� 〒830-0112 福岡県久留米市三潴町９６７－２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
