昨日分の更新 by 鶴城屋
こんばんは、昨日は すっかり寝てしまい更新してませんでした。

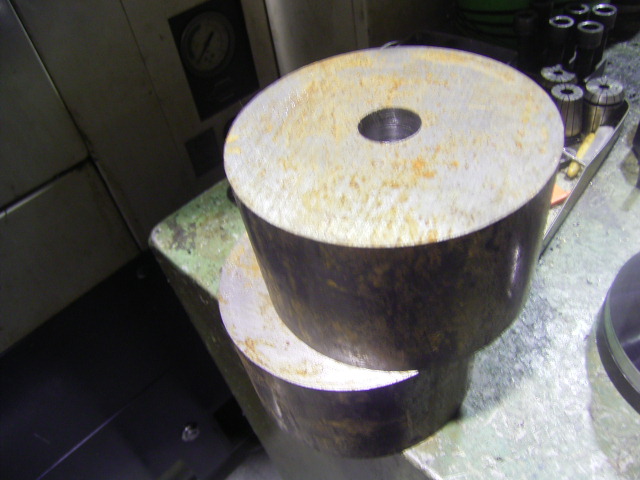

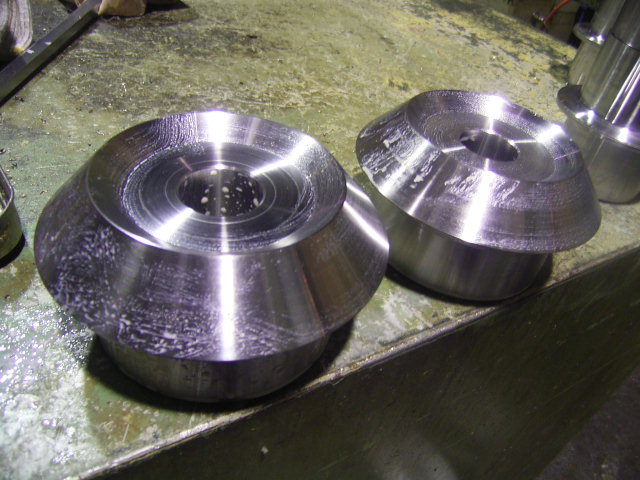

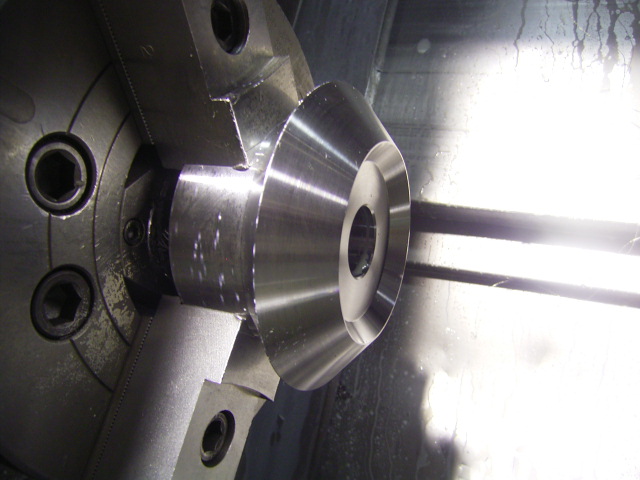

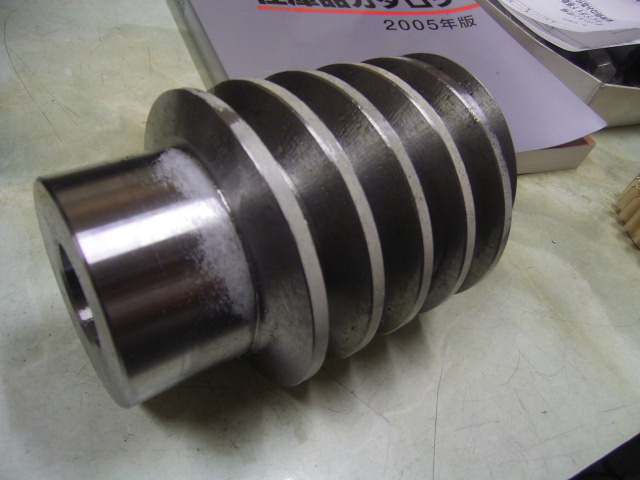

なので、一日遅れで書き込みです（＾＾ まずは、ベベルギア（傘歯車）の 旋盤レース加工を やっておりました。 これも 納期まで日にちが余りないので、大急ぎで加工しました。  ↑こちらは 材料、、、普通の Ｓ４５Ｃ材です。  ↑旋盤で加工すると、このように 傘部分が出来ます ただし、なかなか図面に寸法がかかれてないものが多く センバン加工時は苦労します。。。（＞＜ 図面書く人は簡単に ＣＡＤソフトで書いているんでしょうが、 ベベルギアの場合は テーパ加工面があるので すぐに解らないものです。 刃先角から テーパ始点の直径を計算し、終点の座標を計算し 内径の面押さえ直径と テーパ角など… 今回の加工案件も ”全然数値が入ってない”図面だったので、 ウチで様々な座標を計算してセンバン加工しました。。。。 こんな図面じゃ、 傘歯車のことがわからない旋盤加工屋さんだったら、 加工出来ないと思うんだけどなぁ（＞＜  ↑加工終わったところ 全部で４個でした（写真には２個しか写ってないですが…） この後 ベベル歯切り加工となるのですが、 弊社には ベベル歯切り盤がありませんので、外注加工先さまに送ります。 納期はすぐは無理っていわれたけど、うーむ…  ↑これは、一昨日の記事に書き込んでた ウォームギアの完成品 モジュール６のウォームだと 結構大きいですね（＾＾ --------------------------------------------------------- （有）津留垣什扈� 〒830-0112 福岡県久留米市三潴町９６７－２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
