2006年 4月 5日 (水) 23:03
歯車の端面ヌスミ加工 by 鶴城屋

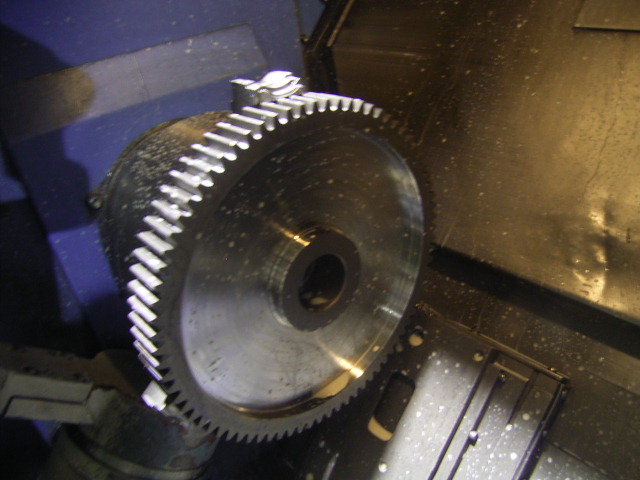

ヌスミ加工？ あまり使わないような言葉ですが、弊社ではこう呼んでます。 とりあえず、写真で解説 ・  ↑こんな感じに、端面に加工 歯車の軽量化の為によく見かけます。 特に大径の歯車に多いですね。 今回の大きさは、Φ３２０です。 端面に ヌスミ溝を深さ１６ミリ入れているんですが、 かなり軽くなりますね(^^;  ↑これが 端面溝入れ工具 スローアウェイ式の工具なんで、先端のチップがかげたら交換します。 また、 溝幅は ８ミリ幅なんで、ゴリゴリ短時間で削ります。 この ８ミリ幅溝入れバイトを購入するまでは、時間がかかってかかって嫌な加工でした（＞＜ んー、チップの値段もそう高くはないかな… 結構お勧めの加工法です ではまた♪ --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
