2006年 7月 26日 (水) 02:37
タイミングプーリー加工と ウォームホイル素材 by 鶴城屋
タイミングプーリーとは？

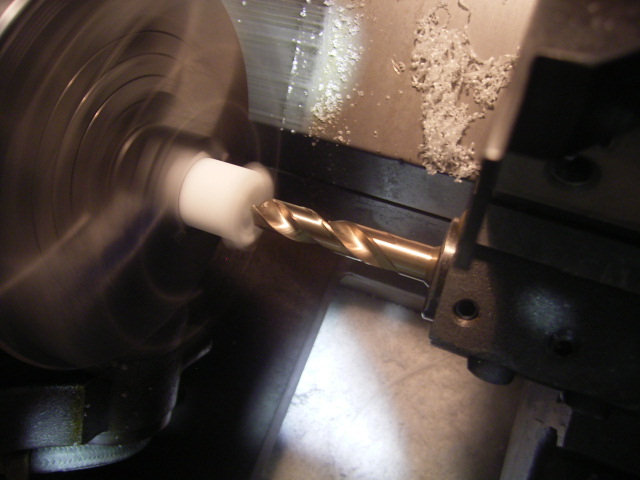

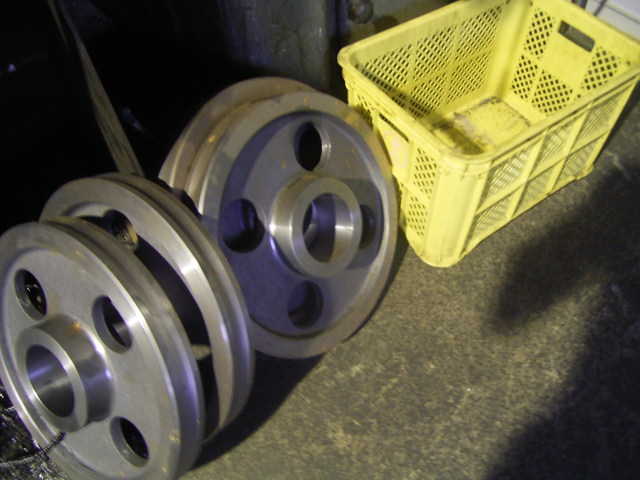

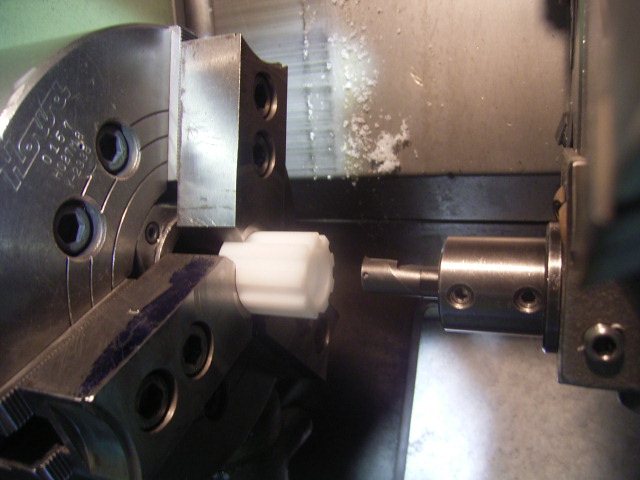

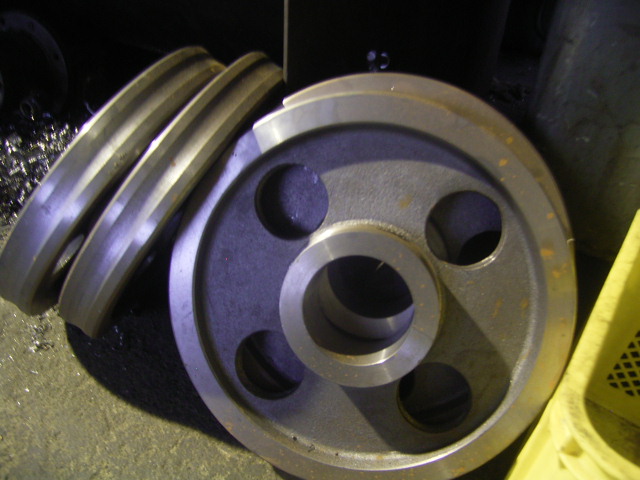

タイミングベルトと組み合わせて動かすプーリーです。 プーリーには「Ｖ溝プーリー」とかの種類がありますが、 Ｖ溝プーリー＆ベルトですと、伝達ロスがどうしても生じてしまいます。 どうしてかというと、 ベルトが滑って移動したばあい、同じ動力を伝えることが出来ない。 わかりやすく言うと 同じ外径のプーリーがあったとして、ベルト伝達している場合に 同回転数で回るという保証が無い！ その点、 タイミングベルト＆プーリーは、歯車と一緒で回転の保証があります。 １歯１歯が かみ合って回ることで、位置が滑ってずれることが無いから タイミングプーリーにも種々の規格があります。 「Ｌ型」「ＸＬ型」などなど おおむね、ベルトの歯山のピッチ距離で 区別されてるようです。  ↑こんな感じのタイミングプーリー 材質は ジュラコンですね（＾＾   ↑加工中 これは 歯切り加工後に、穴を仕上げてるところです。   ↑ウォームホイル素材 （材質 FC） 結構大きい径の素材 φ４６０ぐらいか？ これに ウォームホイル形状の 歯切りをやります。 --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
